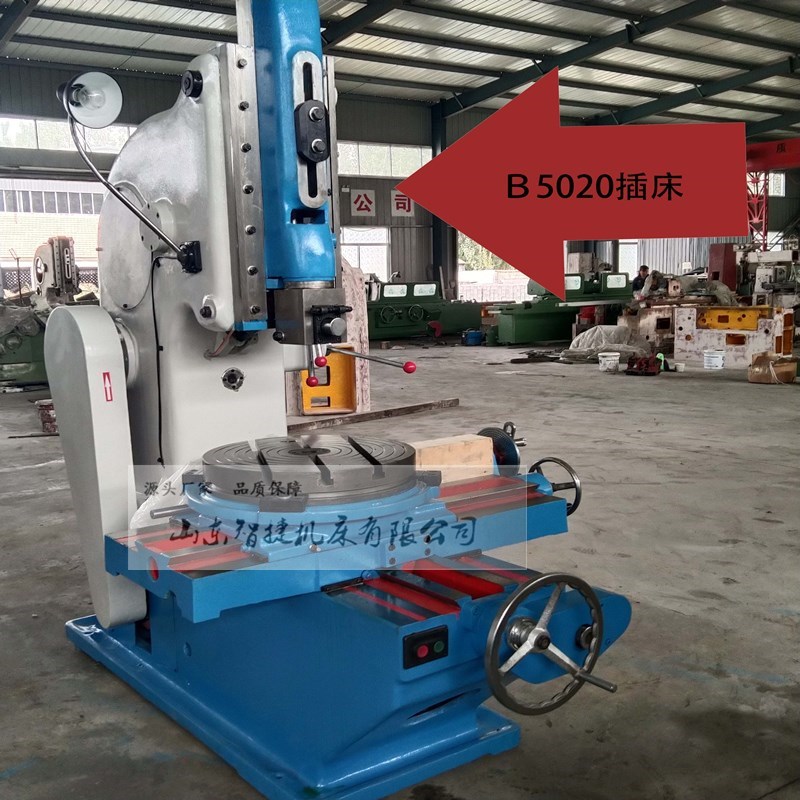

B5020插床用以加工各种部件的平面、型(xing)面及键槽等，对单件或(huo)小批生产车间为适合。
主转动的机构是(shi)变摇柄齿轮的回转及运动为滑枕的往复运动，工(gong)作台(tai)可作纵向、横向和回转，自动与(yu)手动进给并可实(shi)现快速移动，工作台遇有故障时则自动停止进给.
B5020插床经心设(she)计，标准化、通用(yong)化、系列化(hua)、自动化(hua)程度(du)较高，布局(ju)合理，结构紧凑协(xie)调(diao)匀称。外形美观，维修方便(bian)。机(ji)床使用三相交(jiao)流电源,电压380伏,频率50赫
| 主要技术参数 | 单位 | B5020型插(cha)床 |
| 滑枕最大(da)行程 | mm | 220 |
| 滑枕(zhen)最大插削长(zhang)度 | mm | 200 |
| 滑枕(zhen)运动次数 | times min | 32.50.80.125 |
| 滑枕倾斜角度 | º | 0-8 |
| 工作台直径 | mm | 500 |
| 滑枕垂直调整距离 | mm | 230 |
| 刀头支撑(cheng)面至床身前臂间距(ju)离 | mm | 485 |
| 工作台面至滑架下端间距(ju)离 | mm | 320 |
| 工作台最大纵向移动(dong)距离 | mm | 500 |
| 工作台(tai)最大横向移动(dong)距离 | mm | 500 |
| 工作台最大回转角度(du) | º | 360 |
| 工作台纵横机动进给量范围 | mm | 0.08-1.21 |
| 工作台回转进给范围 | mm | 0.052-0.783 |
| 电动机功率 | kw | 3 |
| 电动机转速（计算值） | r|min | 1430 |
| 机床净重（约(yue)） | kg | 2200 |
| 外形尺寸（长×宽(kuan)×高） | mm | 1916×1305×1995 |
